폐수처리시설 가압 부상조, 마이크로버블(초미세기포) 시스템의 적용사례

by 오투버블 2020. 8. 25.




음폐수, 식품공장 등.. 폐수처리 시설 가압부상조

마이크로버블 시스템의 적용사례





DAF 가압부상 시스템의 문제점



DAF 가압부상조, 처리효율이 떨어져 부상된 SS가 없음



  • 기포의 크기가 큼
  • 기포의 크기가 가압 압력에 좌우됨
  • 처리효율 변동이 큼
  • 처리수질 불량
  • 가압조식 운전으로 전문 운전요원 필요
  • 부대 장치 다단 및 복잡함

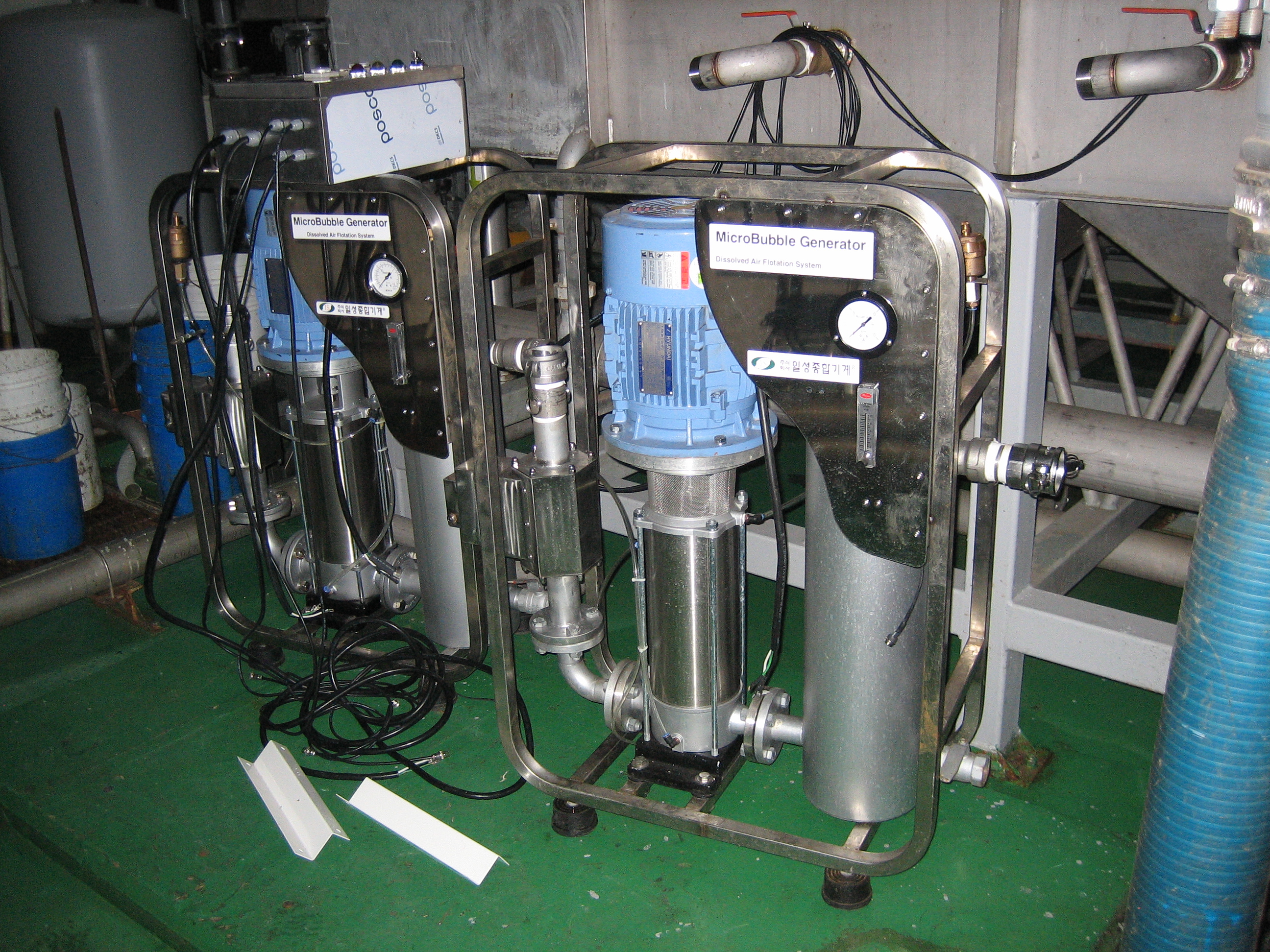

마이크로버블 시스템 설치후, 개선효과





  • 기포의 크기가 매우 미세함
  • 크고 작은 플럭 부상에 효율적
  • 부유물 부상 극대화
  • 공기 용해율을 획기적으로 증가시킴
  • 처리효율 및 처리수질 크게상승
  • 컴프레서 등 부대장치 불필요 및 공정 단순화
  • 슬러지 응집을 위한 약품 비용절감
  • 설치공간 감소 및 동력비 절감




"DAF와 마이크로버블"의 처리효율 비교



구 분 DAF 마이크로버블
처리효율 BOD 40~60% 50~70%
COD 40~60% 50~70%
SS 60~80% 80~95%
N-hexane 60~80% 70~95%
공기 / 고형물비 (A/S) 0.01~0.05 0.004~0.002
체류시간 30~50 min 15~40min

※ 처리수의 성상에 따라 차이가 있음





  Dissolved Air Flotation System

Microbubble Flotation System

고액분리

형태

410kg/의 고압상태로 운전되며 100300%의 순환수를 이용하여 공기를 과포화 시켜 대기압의 감압상태에서 생성되는 Bubble을 이용하므로 불필요한 반송 Volume이 부상조에 반영되어 큰부지면적에서 고형물등을 고액분리한다.

폐수의 성상 및 종류에 따라 5∼50㎛의 다양한 크기의 초미세기포를 상압에서 생성시켜 정적인 상태로 분사주입하여 DAF Bubble의 200배에 해당하는 표면적을 이용하여 고액분리한다.

처리효율



Cost

처리효율은 공기용해도에 의해 좌우되나 상온 고압시 315%내외의 공기만이 용해되어 고농도 폐수유입의 경우 농도에 따른 용해율 저하로 인하여 기포생성 효율이 떨어지고, 대기압상의 감압시 요동에 의해 응집 Floc해체현상을 초래하여 FlocOver Flow 로 인하여 후단 공정의 부하량 감소기능에 문제가 있다.

과량의 순환수가 필요하므로 불필요한 Reactor Volume으로 인하여 부지면적이 크므로 고압 펌프등의 과부하로 고장이 잦아 유지/보수/관리비를 많이 필요로 한다.


Micro Bubble 은 강한 이온성으로 각종 고형물을 흡착 포집한 상태로 부상되므로 미세하거나 조대한 고형물을 90%이상 부상분리시켜 후단처리시설의 부하량 감소를 유발하여 전 System상의 처리효율을 극대화시킬 수 있다.

처리속도가 대단히 빨라 Reactor Volume이 최소화되고 부상속도에 따른 공학적 설계/시공에 의해 기존 부지면적을 최소화 할수 있어 고정 비용감소와 전 설비의 처리효율 증대로 중/장기적 비용의 절감 효과를 얻을 수 있다.


유지관리

고압설비 및 고정된 연계 System으로 인하여 잦은 고장과 낮은 처리효율로 전 공정상 유지관리가 어려워지고 실무 운전자의 Main Control이 어려워 시설유지 관리가 전체적으로 힘들다.

부상조 및 응집설비와 분리 독립된 MicroBubble 생성장치의 Main Control 장치에 의해 운전되므로 유지관리가 간편하다.
